Selbstverdichtender Beton (SVB / SCC)
Selbstverdichtender Beton (SVB)
Selbstverdichtender Beton (SVB) ist eine spezielle Betonart, die sich durch ein hohes Fließvermögen und eine ausgezeichnete Entmischungsstabilität auszeichnet. Während des Einbaus ist keine Verdichtung durch Rütteln erforderlich. Allein durch sein Eigengewicht fließt der Beton in jede Ecke der Schalung, füllt die Zwischenräume der Bewehrung vollständig aus und verdrängt eingeschlossene Luft.
Kerneigenschaften
Die Leistungsfähigkeit von SVB wird durch drei wesentliche Merkmale definiert:
- Füllvermögen (Filling Ability):Die Fähigkeit, unter seinem Eigengewicht zu fließen und alle Bereiche der Schalung vollständig auszufüllen.
- Passierfähigkeit (Passing Ability):Die Fähigkeit, durch Hindernisse wie dicht angeordnete Bewehrungsstäbe zu fließen, ohne Blockaden oder Kornentmischungen zu verursachen.
- Entmischungsstabilität (Segregation Resistance):Die Fähigkeit, während Transport und Einbau eine homogene Zusammensetzung beizubehalten und eine Trennung der Bestandteile zu verhindern.
Hauptvorteile
- Hohe Ausführungseffizienz:Der Verzicht auf Rüttelverdichtung verkürzt die Betonierzeit erheblich und reduziert den Arbeitsaufwand sowie die Arbeitskosten.
- Zuverlässige Betonqualität:Probleme wie Kiesnester, Lunker und Oberflächenfehler, die durch unzureichende oder übermäßige Verdichtung entstehen können, werden vermieden. Dies gewährleistet eine hohe Dichtigkeit und Qualität der Betonkonstruktion.
- Umweltfreundlichkeit:Da keine Rüttelgeräte benötigt werden, werden die Lärmemissionen auf der Baustelle deutlich reduziert und die Arbeitsbedingungen verbessert.
- Hohe Gestaltungsfreiheit:SVB eignet sich besonders für Bauteile mit komplexen Geometrien sowie für Konstruktionen mit sehr dichter Bewehrung. Dadurch werden anspruchsvolle architektonische und konstruktive Anforderungen optimal erfüllt.
Empfohlene Zusatzstoffe
- Polycarboxylat-Fließmittel
- Viskositätsmodifizierern
- Mineralische Zusatzstoffe
- Luftporenbildner (AEA) und Entschäumer
Polycarboxylat-Fließmittel für selbstverdichtenden Beton (SVB)
Aufgrund der besonderen Anforderungen von selbstverdichtendem Beton (SVB) stoßen herkömmliche Fließmittel wie Ligninsulfonate oder Naphthalin-basierte Fließmittel häufig an ihre Grenzen. Die optimale Lösung für SVB sind Polycarboxylat-Fließmittel (PCE, Polycarboxylatether).
Kernfunktionen und Eigenschaften
1. Chemisches Grundprinzip: „Kammartige“ Molekülstruktur
Im Gegensatz zu herkömmlichen Fließmitteln, die hauptsächlich auf elektrostatischer Abstoßung basieren, verfügen Polycarboxylat-Fließmittel über eine kammartige Molekülstruktur mit langen Seitenketten.
- Sterische Hinderung:Die langen Seitenketten bilden eine physikalische Barriere zwischen den Zementpartikeln und verhindern deren Agglomeration.
- Hohe Dispergierwirkung:Selbst bei sehr niedrigen Wasser-Zement-Werten verleiht das Fließmittel dem Beton eine hervorragende Fließfähigkeit und Verarbeitbarkeit.
2. Wesentliche Leistungsmerkmale von SVB-Fließmitteln
Um die Anforderungen von selbstverdichtendem Beton hinsichtlich Füllvermögen und Entmischungsstabilität zu erfüllen, werden spezielle Polycarboxylat-Fließmittel in der Regel mit einer maßgeschneiderten Formulierung entwickelt.
- Extrem hohe Wasserreduzierung:Typischerweise wird eine Wasserreduzierung von 25–40 % oder mehr erreicht, wodurch hohe Festigkeiten erzielt und gleichzeitig die Viskosität reduziert werden.
- Hervorragende Konsistenzhaltung:Da der Einbau von SVB häufig längere Zeit in Anspruch nimmt, gewährleisten spezielle Fließmittel einen geringen Konsistenzverlust über 1–2 Stunden und sichern eine stabile Leistung vom Transportbetonwerk bis zur Baustelle.
- Schaumkontrolle:Da SVB ohne Rüttelverdichtung verarbeitet wird, enthalten spezielle Fließmittel geringe Mengen an Entschäumern, die große Luftblasen aus dem Mischprozess wirksam reduzieren und dadurch die Oberflächenqualität des Betons verbessern.
- Viskositätssteuerung:Hochwertige SVB-Fließmittel enthalten häufig zusätzliche Viskositätsmodifizierer (VMA), die das Absinken der Gesteinskörnung sowie Bluten und Entmischung bei hoher Fließfähigkeit verhindern.
3. Anwendungsempfehlungen
- Hohe Empfindlichkeit gegenüber dem Wassergehalt:SVB-Fließmittel reagieren äußerst sensibel auf Änderungen des Wassergehalts. Bereits geringe Schwankungen von 1–2 kg/m³ können dazu führen, dass sich der Beton von einem stabilen, homogenen Zustand zu einer Entmischung von Wasser und Zuschlagstoffen entwickelt.
- Verträglichkeitsprüfungen erforderlich:Vor dem Einsatz sollten Verträglichkeitsprüfungen mit den verwendeten Zementen, Flugaschen und Gesteinskörnungen durchgeführt werden, um abnormale Erstarrungszeiten oder übermäßige Konsistenzverluste zu vermeiden.
Viskositätsmodifizierer (VMA) in selbstverdichtendem Beton (SVB)
In selbstverdichtendem Beton (SVB) besteht die Hauptfunktion von Viskositätsmodifizierern (VMA) darin, den Zielkonflikt zwischen hoher Fließfähigkeit und Entmischungsstabilität zu lösen. Sie wirken wie ein „Klebstoff“ im Beton: Der Beton bleibt hochfließfähig, während Wasser, Zementleim und Zuschlagstoffe zuverlässig zusammengehalten werden.
Warum sind VMA für SVB unverzichtbar?
Ohne den Einsatz von VMA ist hochfließfähiger Beton besonders anfällig für folgende Probleme:
- Entmischung (Segregation):Die Gesteinskörnung sinkt nach unten ab, während der Zementleim an die Oberfläche aufsteigt. Dies führt zu einer ungleichmäßigen Betonstruktur und beeinträchtigt die Qualität des Bauteils.
- Bluten (Bleeding):Wasser trennt sich vom Frischbeton und steigt an die Oberfläche. Dies kann zu einer erhöhten Porosität, geringerer Dauerhaftigkeit sowie zur Bildung von Schwindrissen führen.
- Blockieren der Bewehrung (Blocking):Beim Fließen durch Bereiche mit dichter Bewehrung kann der Zementleim vorauslaufen, während die Zuschlagstoffe zwischen den Bewehrungsstäben hängen bleiben. Dadurch wird die gleichmäßige Füllung der Schalung beeinträchtigt und die Selbstverdichtung des Betons verhindert.
Rolle von VMA im SVB
Durch die gezielte Erhöhung der Viskosität des Zementleims verbessern VMA die Stabilität des Frischbetons, ohne dessen Fließfähigkeit wesentlich zu beeinträchtigen. Dadurch wird sichergestellt, dass der Beton:
- eine hohe Fließfähigkeit beibehält,
- eine ausgezeichnete Entmischungsstabilität aufweist,
- Bewehrungen problemlos umfließen kann,
- und eine homogene sowie dichte Betonstruktur bildet.
Dies macht VMA zu einem unverzichtbaren Bestandteil moderner Hochleistungsformulierungen für selbstverdichtenden Beton.
Mineralische Zusatzstoffe in selbstverdichtendem Beton (SVB)
In selbstverdichtendem Beton (SVB) dienen mineralische Zusatzstoffe nicht nur als Zementersatz zur Kostensenkung, sondern vor allem als wichtiges Instrument zur gezielten Steuerung der rheologischen Eigenschaften. Da SVB ein sehr hohes Leimvolumen (typischerweise 340–400 L/m³) benötigt, würden bei ausschließlicher Verwendung von Zement eine übermäßige Hydratationswärme sowie erhöhte Schwindrissbildung auftreten. Daher ist der gezielte Einsatz mineralischer Zusatzstoffe unverzichtbar.
Nachfolgend sind die am häufigsten verwendeten mineralischen Zusatzstoffe für SVB sowie deren wesentliche Funktionen aufgeführt:
1. Flugasche – „Das Schmiermittel“
- Morphologischer Effekt:Flugaschepartikel besitzen eine kugelförmige Struktur (Kugellagereffekt), die die Viskosität des Zementleims deutlich reduziert und die Fließfähigkeit verbessert.
- Wasserreduzierende Wirkung:Ermöglicht eine Verringerung des Wasserbedarfs bei gleichbleibender Verarbeitbarkeit.
- Spätfestigkeit:Fördert sekundäre Hydratationsreaktionen, steigert die Langzeitfestigkeit und verbessert die Dauerhaftigkeit des Betons.
- Empfehlung:Bevorzugt sollte hochwertige Flugasche der Klasse I eingesetzt werden, da sie die besten Eigenschaften hinsichtlich Wasserreduzierung und Wasserbedarf bietet.
2. Gemahlene Hochofenschlacke (GGBS) – „Der Festigkeitsverstärker“
- Verbesserte Kohäsion:Im Vergleich zu Flugasche erhöht GGBS die Viskosität und Homogenität des Zementleims und trägt dadurch zur Vermeidung von Entmischungen bei.
- Füllstoffeffekt:Die feineren Partikel füllen Hohlräume im Zementgefüge und verbessern die Dichte des Betons.
- Verbesserte Oberflächenqualität:Sorgt für eine glattere Betonoberfläche und verbessert die Sichtbetonqualität erheblich.
3. Kalksteinmehl – „Der Volumenfüller“
- Inaktiver Füllstoff:Wenn Zement und reaktive Zusatzstoffe nicht ausreichen, liefert Kalksteinmehl das erforderliche Gesamtpulvervolumen zur Aufrechterhaltung eines ausreichenden Leimvolumens.
- Verbesserte Rheologie:Eine geeignete Dosierung reduziert die Fließgrenze des Betons und erleichtert das Durchfließen enger Bewehrungsbereiche.
- Wirtschaftlichkeit:In Regionen mit begrenzter Verfügbarkeit von Flugasche stellt Kalksteinmehl eine kostengünstige Alternative dar.
4. Silikastaub (Mikrosilika) – „Die ultimative Lösung gegen Entmischung“
- Ultrafeine Partikel:Aufgrund ihrer extrem hohen spezifischen Oberfläche erzeugen sie eine sehr starke innere Kohäsion im Zementleim.
- Funktion:Wird insbesondere für hochfesten selbstverdichtenden Beton sowie zur Lösung schwerwiegender Entmischungsprobleme eingesetzt.
- Hinweis:Silikastaub erhöht den Wasserbedarf und den Pumpdruck erheblich. Die Dosierung liegt üblicherweise zwischen 5 % und 10 % des Bindemittelgehalts und sollte stets in Kombination mit leistungsstarken Polycarboxylat-Fließmitteln eingesetzt werden.
Zusammenfassung
Mineralische Zusatzstoffe spielen bei der Herstellung von selbstverdichtendem Beton eine entscheidende Rolle. Während Flugasche die Fließfähigkeit verbessert, erhöht GGBS die Stabilität und Festigkeit. Kalksteinmehl stellt das notwendige Leimvolumen sicher, und Silikastaub bietet maximale Entmischungsstabilität für anspruchsvolle Hochleistungsanwendungen. Durch die optimale Kombination dieser Zusatzstoffe lassen sich Fließfähigkeit, Stabilität, Festigkeit und Wirtschaftlichkeit von SVB gezielt aufeinander abstimmen.
Luftporenbildner und Entschäumer in selbstverdichtendem Beton (SVB)
In selbstverdichtendem Beton (SVB) bilden Luftporenbildner (AEA) und Entschäumer ein entscheidendes Zusammenspiel. Gemeinsam steuern sie die Luftporenstruktur des Betons und beeinflussen maßgeblich die Oberflächenqualität, die Frost-Tausalz-Beständigkeit sowie die langfristige Dauerhaftigkeit der Betonkonstruktion.
1. Entschäumer – Für eine hochwertige Betonoberfläche
Da bei SVB in der Regel hohe Dosierungen von Polycarboxylat-Fließmitteln (PCE) und Viskositätsmodifizierern eingesetzt werden, entstehen während des Mischvorgangs häufig zahlreiche unregelmäßige Großluftblasen mit Durchmessern von mehr als 1 mm.
Hauptfunktionen
- Beseitigung schädlicher Großluftblasen:Verbleiben diese Luftblasen insbesondere an der Schalungsoberfläche, entstehen nach dem Ausschalen typische Oberflächenfehler wie Poren, Lunker oder Kiesnester.
- Verbesserung der Betondichtigkeit:Durch die Reduzierung unerwünschter Hohlräume wird das Eindringen von Wasser, Chloriden und anderen aggressiven Medien wirksam vermindert.
Häufig eingesetzte Entschäumer
- Polyetherbasierte Entschäumer
- Silikonbasierte Entschäumer
- Nichtionische Tensidsysteme
2. Luftporenbildner – Schutz vor Frostschäden
In Regionen mit Frostbeanspruchung oder bei Bauwerken mit hohen Anforderungen an die Dauerhaftigkeit ist der Einsatz von Luftporenbildnern unverzichtbar.
Hauptfunktionen
- Erzeugung stabiler Mikroluftporen:Luftporenbildner erzeugen eine große Anzahl gleichmäßig verteilter, stabiler Luftporen mit einem Durchmesser von etwa 20–200 μm.
- Verbesserung der Frost-Tausalz-Beständigkeit:Diese Mikroluftporen wirken als Druckausgleichsräume. Beim Gefrieren des im Beton enthaltenen Wassers nehmen sie die Volumenausdehnung auf und schützen das Gefüge vor Frostschäden.
- Verbesserung der Frischbetoneigenschaften:Die feinen Luftporen wirken wie mikroskopische Kugellager und erhöhen die Fließfähigkeit des SVB, ohne den Wasserbedarf zu steigern.
3. Warum wird bei SVB häufig zuerst entschäumt und anschließend gezielt Luft eingebracht?
Dieses Verfahren gehört zu den fortschrittlichen Methoden moderner SVB-Rezepturen.
Schritt 1: Entfernung schädlicher Luftblasen
Zunächst werden mithilfe von Entschäumern die während des Mischprozesses entstandenen großen und instabilen Luftblasen entfernt.
Vorteile:
- Verbesserte Sichtbetonqualität
- Höhere Festigkeit
- Verringerung von Oberflächenfehlern
Schritt 2: Gezielte Luftporenbildung
Anschließend wird ein speziell abgestimmter Luftporenbildner dosiert, um eine optimale Menge fein verteilter und stabiler Mikroluftporen zu erzeugen.
Vorteile:
- Erhöhte Frost-Tausalz-Beständigkeit
- Verbesserte Dauerhaftigkeit
- Optimierte Verarbeitbarkeit
Das Ergebnis
Die gezielte Kombination von Entschäumern und Luftporenbildnern ermöglicht die Herstellung eines selbstverdichtenden Betons mit:
- hervorragender Oberflächenqualität,
- nahezu porenfreien Sichtflächen,
- hoher Dichtigkeit und Festigkeit,
- ausgezeichneter Frost-Tausalz-Beständigkeit,
- sowie langfristiger Dauerhaftigkeit selbst unter anspruchsvollen Umweltbedingungen.
Dadurch lassen sich sowohl höchste ästhetische Anforderungen als auch maximale technische Leistungsfähigkeit zuverlässig erfüllen.
FAQ
- 1Anwendungsgebiete von selbstverdichtendem Beton (SVB)
Der wesentliche Vorteil von selbstverdichtendem Beton (SVB) liegt in seiner Fähigkeit zur verdichtungsfreien Verarbeitung. Diese Eigenschaft hat nicht nur die Bauausführung grundlegend verändert, sondern auch Anwendungen ermöglicht, die mit herkömmlichem Beton nur schwer oder gar nicht realisierbar sind.
Typische Anwendungsbereiche
Bauwerke mit sehr dichter Bewehrung
- Beispiele:Transferträger in Hochhäusern, Reaktorgebäude von Kernkraftwerken, komplexe Brückenknoten und Anschlussbereiche.
- Vorteile:Bei dicht angeordneter Bewehrung können herkömmliche Innenrüttler oft nicht ausreichend eingesetzt werden. Dank seiner hervorragenden Passierfähigkeit fließt SVB selbstständig durch engste Bewehrungsbereiche und füllt sämtliche Hohlräume vollständig aus.
Bauteile mit komplexer Geometrie oder geringer Wandstärke
- Beispiele:Architektonisch anspruchsvolle Fassadenelemente, dünnwandige Betonbauteile, Tunnelinnenschalen und dekorative Sichtbetonkonstruktionen.
- Vorteile:Komplexe Schalungsformen enthalten häufig schwer zugängliche Bereiche. SVB passt sich durch seine hohe Fließfähigkeit präzise an die Schalungsgeometrie an und gewährleistet eine vollständige Ausfüllung selbst feinster Details.
Großvolumige und unterirdische Bauwerke
- Beispiele:Fundamentplatten von Hochhäusern, Staudämme, Schlitzwände sowie andere unterirdische Ingenieurbauwerke.
- Vorteile:Bei großflächigen Betonagen ist eine gleichmäßige Verdichtung mit herkömmlichen Verfahren nur schwer sicherzustellen. SVB sorgt für eine hohe Homogenität des Betons und reduziert das Risiko von Fehlstellen, Kiesnestern und Entmischungen.
Betonfertigteilproduktion
- Beispiele:Fertigteiltunnel und Versorgungskanäle, Tübbinge für Tunnelvortriebe, Treppenelemente sowie hochwertige Sichtbetonfertigteile.
- Vorteile:In automatisierten Fertigungsprozessen kann auf vibrationsintensive Rütteltische weitgehend verzichtet werden. Dies erhöht die Produktionseffizienz, reduziert die Lärmbelastung und ermöglicht besonders glatte Betonoberflächen mit Sichtbetonqualität.
Wesentliche Vorteile von SVB in der Praxis
- Keine Verdichtung durch Rütteln erforderlich
- Hervorragende Fließ- und Passierfähigkeit
- Vollständige Ausfüllung komplexer Schalungen
- Reduzierung von Kiesnestern und Lunkern
- Verbesserte Oberflächenqualität
- Geringere Lärm- und Arbeitsbelastung auf der Baustelle
- Höhere Produktivität in der Fertigteilindustrie
- Ideal für anspruchsvolle Infrastruktur- und Hochbauprojekte
Dank dieser Eigenschaften hat sich selbstverdichtender Beton zu einer unverzichtbaren Lösung für moderne Bauwerke entwickelt, bei denen höchste Anforderungen an Verarbeitbarkeit, Qualität, Dauerhaftigkeit und architektonische Gestaltung gestellt werden.
- 2Vorteile von selbstverdichtendem Beton (SVB)

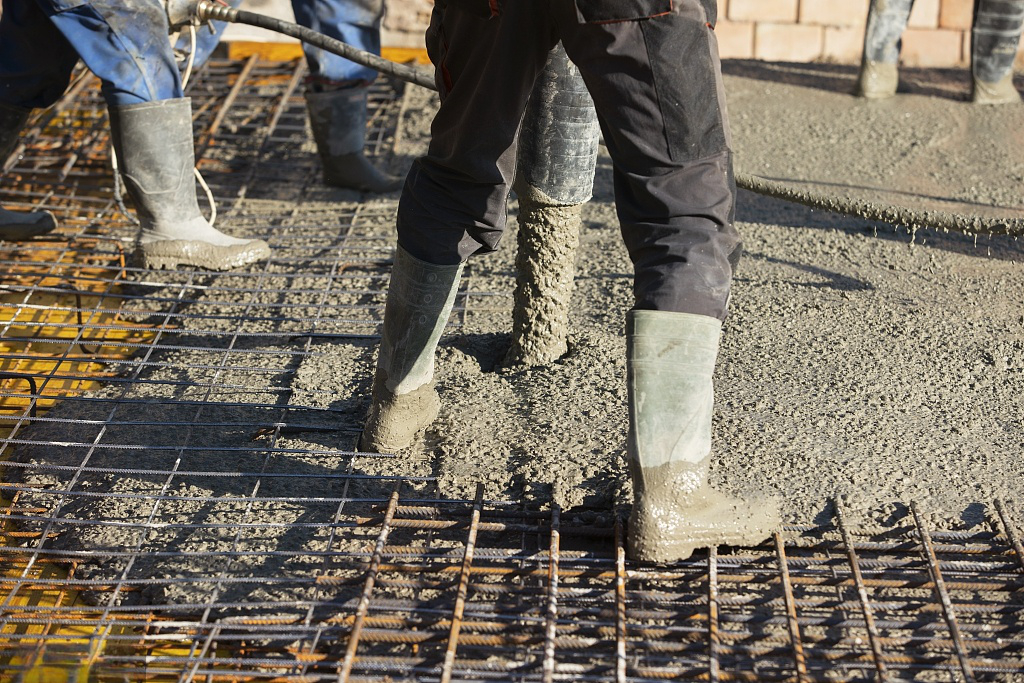

Höhere Effizienz und geringerer Arbeitsaufwand
Durch den Verzicht auf die Rüttelverdichtung kann die Betonage deutlich beschleunigt werden. Die Einbaugeschwindigkeit liegt häufig mehr als 50 % über der von herkömmlichem Beton.
Vorteile:
- Deutlich schnellere Betonage
- Reduzierter Personalbedarf auf der Baustelle
- Geringere Arbeits- und Ausführungskosten
- Höhere Produktivität bei großen Bauprojekten
Verbesserte Qualität und zuverlässige Festigkeit
SVB beseitigt die typischen Probleme, die durch unzureichende oder übermäßige Verdichtung entstehen können, wie beispielsweise Kiesnester, Lunker und innere Hohlräume.
Vorteile:
- Vollständige und gleichmäßige Verdichtung durch Eigengewicht
- Homogene Betonstruktur
- Hohe Bauteilsicherheit
- Konstante Festigkeitsentwicklung
Durch den hohen Feinanteil und die dichte Gefügestruktur weist SVB zudem eine hervorragende Wasserundurchlässigkeit und Dauerhaftigkeit auf, die häufig über der von herkömmlichem Beton liegt.
Geringe Lärmbelastung und hohe Umweltfreundlichkeit
Da keine Rüttelgeräte eingesetzt werden müssen, entfällt die typische Lärmbelastung während der Betonage vollständig.
Vorteile:
- Deutlich verbesserte Arbeitsbedingungen
- Reduzierte Lärmemissionen auf der Baustelle
- Ideal für Bauprojekte in dicht besiedelten Stadtgebieten
- Besonders geeignet für Nachtbaustellen sowie Projekte in der Nähe von Krankenhäusern, Schulen und Wohngebieten
Hervorragende Oberflächenqualität und ästhetische Vorteile
Nach dem Ausschalen entstehen besonders glatte und gleichmäßige Betonoberflächen mit minimalen Poren und Fehlstellen.
Vorteile:
- Sichtbetonqualität mit hochwertiger Optik
- Reduzierter Aufwand für Nachbearbeitung und Reparaturen
- Weniger Spachtel- und Putzarbeiten erforderlich
- Ideal für architektonisch anspruchsvolle Bauwerke und Sichtbetonanwendungen
Zusammenfassung der wichtigsten Vorteile
- Keine Verdichtung durch Rütteln erforderlich
- Mehr als 50 % höhere Einbaugeschwindigkeit
- Geringerer Arbeitsaufwand und niedrigere Kosten
- Vermeidung von Kiesnestern, Lunkern und Hohlräumen
- Hohe Festigkeit und Dauerhaftigkeit
- Verbesserte Wasserundurchlässigkeit
- Deutlich reduzierte Lärmbelastung
- Exzellente Sichtbetonoberflächen
- Ideal für komplexe, dicht bewehrte und anspruchsvolle Bauwerke
Dank dieser Eigenschaften zählt selbstverdichtender Beton heute zu den wichtigsten Innovationen im modernen Betonbau und wird weltweit in hochwertigen Hochbau-, Infrastruktur- und Fertigteilprojekten eingesetzt.
